主要技術特點如下：

　　·德國ACAM專用時間數字轉換電路，分辨率50ps;

　　·美國TI超強傳感器發射功率，穿透15mm碳鋼板;

　　·美國專用低噪聲前置放大器，0.8nv/Hz;

　　·美國ATMEL先進的MAGE 1280系列微控制器;

　　·完全的獨立設計編程3種專利技術;

　　·隔離RS485串口和脈沖輸出;

　　·抗工頻和變頻干擾;

　　·空管自動判斷和故障判斷

　　·可選配電源防雷和信號防雷

　　·防爆等級：Exdib Ⅱ BT4

　　·CMC認證：00000251

　　LSZ系列超聲波流量計

　　適用范圍：

　　城市給排水、江河水、海水及其他均質流體，可測量含有固體物質的污水，廣泛適用于管道、河道、渠道的流速和流量的測量。

　　功能：

　　測量、顯示管道內和渠道內液體的流速和流量、狀態

　　組成：

　　傳感器、變送器，安裝附件和電纜

　　主要性能指標：

　　超聲波流速傳感器：

　　測量原理：時差法、連續測量

　　測量聲道：1~7聲道

　　適應能力：可測量含有固體物質的污水

　　測量精度：1.0%

　　流速范圍：0.01m/s---30m/s

　　測量管徑范圍：25---5000mm

　　環境溫度：-20—70℃

　　工作溫度：-20—70℃

　　介質溫度：-20—80℃

　　防護等級：IP68

　　超聲波液位傳感器：

　　測量精度：1.0%

　　測量范圍：0.01m---2m

　　分辨率： 1.0mm

　　環境溫度：-20—70℃

　　工作溫度：-20—70℃

　　介質溫度：-20—80℃

　　防護等級：IP68

　　主機：

　　數據顯示：LCD四行中文液晶顯示

　　電源電壓：AC220V±20%

　　整機功耗：<20W

　　顯示內容：流量、累積流量、流速、液位等

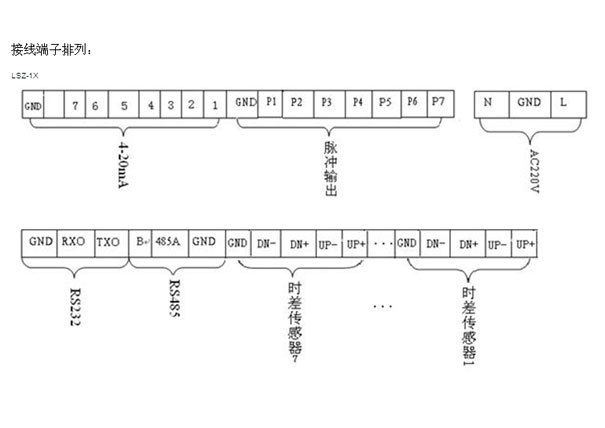

　　輸出信號：4—20Ma,脈沖、RS232/485

　　環境溫度：-20—70℃

　　工作溫度：-20—70℃

　　相對濕度：10—90%

　　防護等級：IP65

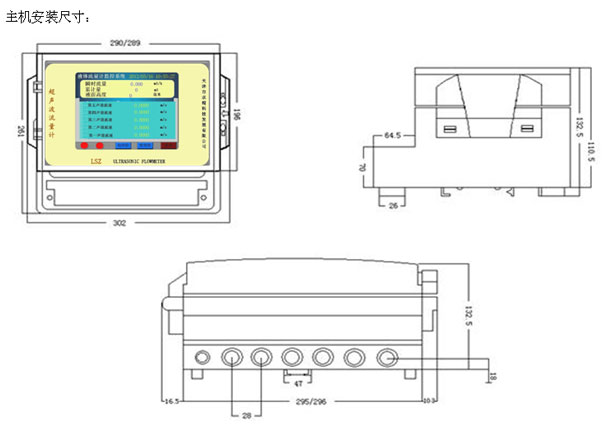

　　安裝方式：壁掛式

　　主機與傳感器距離：《200米

　　可選配彩色人機界面功能如下：

　　真彩TFT 26萬色 640×480像素

　　觸摸屏 電阻式

　　256MByte內部電子盤(可外擴U盤或CF卡)

　　USB1.1主、從機接口各1個

　　CF接口1個

　　10/100M工業以太網接口1個 (支持VNC遠程桌面)

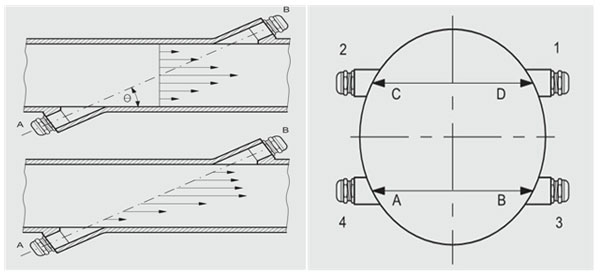

　　管道式二聲道測量示意(型號：LSZ-1X-BM2C)

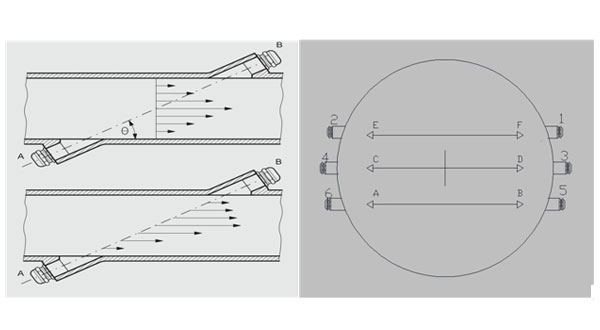

　　管道式三聲道測量示意(型號：LSZ-1X-BM3C)

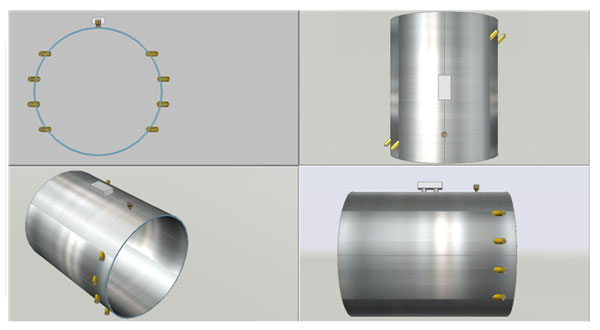

　　管道式四聲道測量示意(型號：LSZ-1X-BM4C)

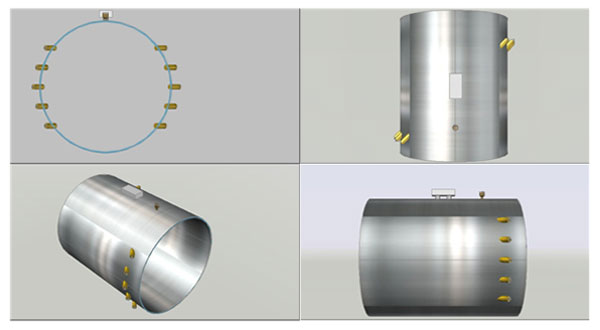

　　管道式五聲道測量示意(型號：LSZ-1X-BM5C)

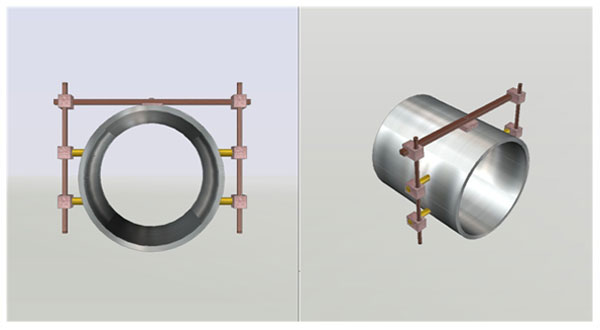

　　現場安裝傳感器專用工具及安裝示意圖

　　如果需要現場安裝傳感器本公司提供專用安裝工具，在沒通水情況下可以現場進行安裝，本工具保證安裝準確性。

　　安裝說明：

　　首先選好安裝支架的固定中軸，支架可以隨意滑動，旋轉角度;

　　將支架固定在管道上之后可以旋轉或者活動滑塊來選擇傳感器安裝位置

　　其次安裝固定最下端傳感器位置，然后調節滑塊確定其他傳感器位置

　　安裝完畢后卸下支架

　　另外說明：

　　安裝支架如果是在儀表井內操作，儀表井的大小要保證管徑的邊到儀表井的兩邊距離里不低于0.8米。

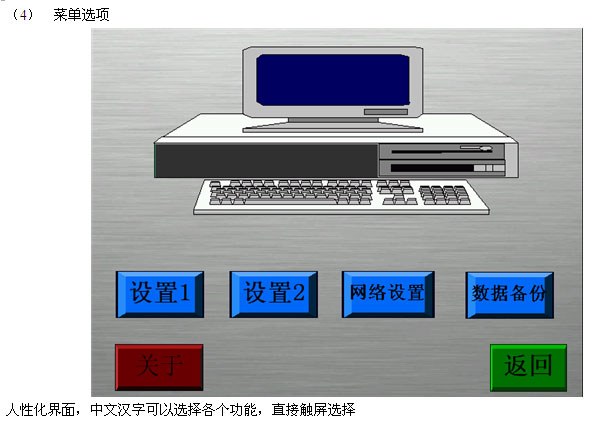

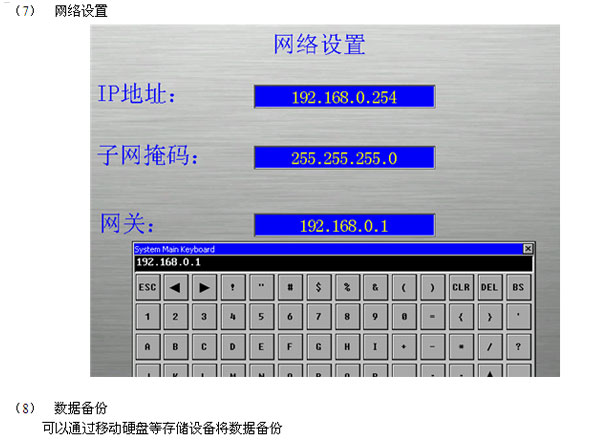

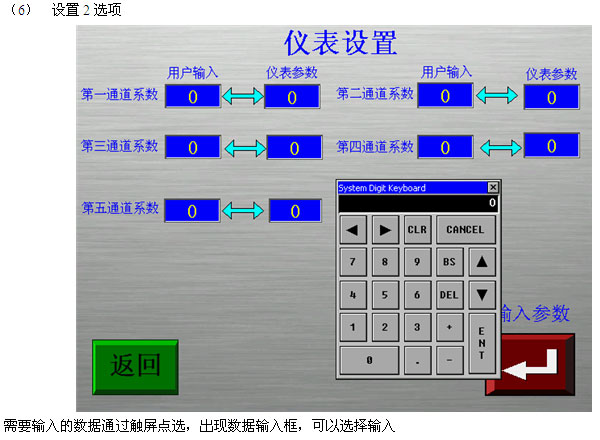

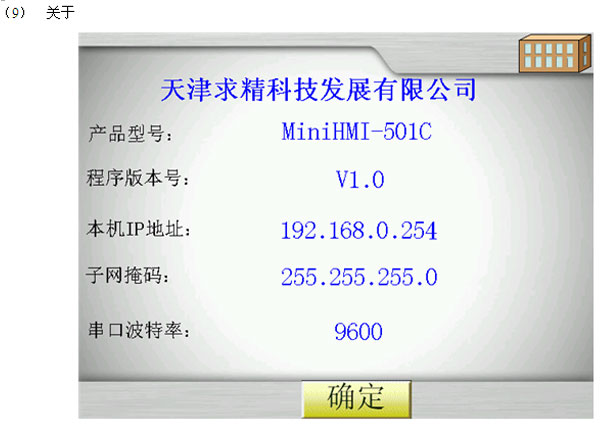

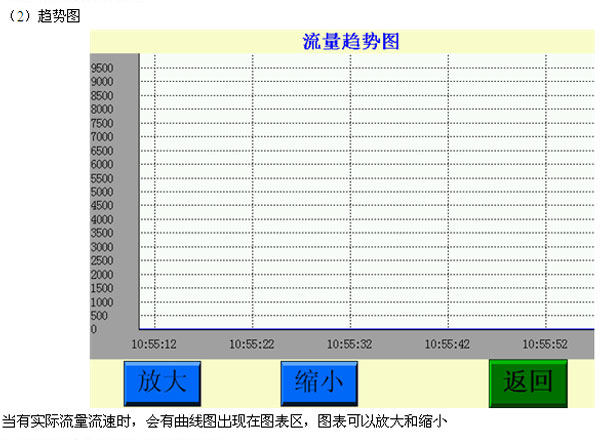

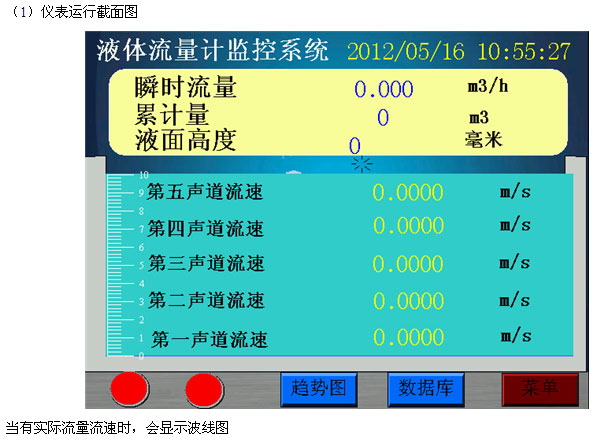

　　人機界面截圖說明
