時差法多聲道超聲波流量計及其在引水工程中的應用

      1 前言

      多聲道超聲波流量計測流精度高，一般來說一臺四聲道超聲波流量計在充滿水的管道中其測流精度可達±0.5%，在明渠中其測流精度可控制在±1%~±1.5%之間。多聲道超聲波流量計的核心部件是一臺微處理器（微型計算機），因此它能夠實現流量的在線自動連續測量，能夠進行數據遠傳和計算機聯網，實現數據共享。近年來生產的多聲道超聲波流量計，由于采用了大規�；虺�大規模集成電路和高可靠性電子元器件，加上換能器的質量保證已達到了前所未有的高度，因此使它一般具有10年以上的可用壽命。

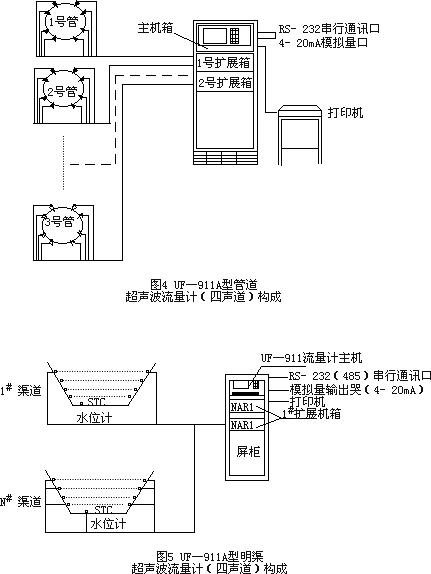

      在實際使用中， 四聲道超聲波流量計已能滿足絕大多數用戶對測流精度的要求，而且投資適中。因此，筆者所涉及的內容以四聲道超聲波流量計為主。

      2 多聲道超聲波流量計的測流原理

      首先，分析一下單聲道即一對換能器超聲波流量計的情況。其測流原理，如圖1所示。

      設換能器、與水流方向的夾角為θ，水的流速為且不考慮橫流的影響，聲道長度為L(cháng)，超聲波在靜水中的聲速為C。當p₁發射超聲波P₂接收時，超聲波的順流傳播時間為：

                   （1）

      當發射P₂發射P₁接收時，超聲波的逆流傳播時間為：

                   （2）

      逆順向傳播的時間差為：

                   （3）

      因為COSθ≤1而且V²<C²，所以

                      （4）

      受水溫變化的影響，聲速C在淡水中會(huì )在1400~1500m/s之間發生變化，為了消除溫度變化的影響，將C用L和T₁、T₂代換。

      因為

      這里

      由式（4）可得：

                   （5）

      由（5）式計算出來的流速是超聲波傳播路徑上的線平均流速。對于測流斷面很小而且流態很好的場合，如對于有很長直管段的小口徑管道，當流速在一定范圍內時，可以求出線平均流速和面平均流速之間的相關系數，進而求得流量。但對于測流斷面較大、流量也比較大而且流態分布比較復雜的情況而言，很難找出線平均流速和面平均流速之間的相關系數。在這種情況下，就必須用多聲道超聲波流量計進行測流。

      圖2為在充滿液體的圓形管道中采用平行四聲道超聲波流量計的測流原理示意圖。

      對于圖中的每一條聲道，由式（5）求出線平均流速，再用加權積分計算出面平均流速和流量，即：

                     （6）

                          （7）

      式中：為面平均流速；K_i 為第i 聲道加權積分系數（i=1，2，3，4）；V_i 為第i 聲道線平均流速（i=1，2，3，4）；S為管道橫截面面積；Q為測流斷面流量。

      3 誤差源分析和誤差控制

      將式（5）中的用T₁、T₂進行代換并近似處理后，可得單聲道線流速公式：

                   （8）

      由式（7）和式（8）可以看出，造成流量測量誤差的因素主要有如下幾個方面：

      3.1 安裝測量誤差

      （1）聲道長度L測不準引起的誤差：因為線流速V與聲道長度L成線性關系，所以L(fǎng)的任何誤差都將給V帶來相同的誤差。

      （2）聲道角θ測不準引起的誤差：因為與COSθ成反比，所以θ的測量誤差也會(huì )引起線流速的誤差。如當θ=45°時，θ角有1°的誤差將會(huì )造成1.7%的線流速誤差。

      （3）測流截面積誤差：截面積的大小很少能測得十分精確。如，對于大截面的圓管來說，在大多數情況下，截面都不很圓。由于流量誤差與截面積誤差成線形關系，所以S 的任何誤差都將給流量Q帶來與之成比例的誤差。如，0.1%的半徑測量誤差將產生0.2%的流量誤差。

      3.2  超聲波順逆向傳播時間T₁、T₂測不準引起的誤差

      流量誤差與T₁、T₂的誤差成線性關系。造成T₁、T₂測量不準的主要原因有：

      （1）由計數器中晶振頻率引起的時基誤差。

      （2）與流動液體無關的傳播延時。包括信號電纜、邏輯電路與檢波器延時；與換能器窗有關的聲波延時以及當換能器與流場分離（如，當換能器被安裝在凹進過流管道內壁）時，聲波在靜止液體中的傳播延時。

      上述時間誤差只能使增加而并不改變△T 的值，顯然會(huì )造成線流速V和流量Q的誤差。

      3.3 橫流誤差

      當流線方向與測量斷面軸線不平行時，類似于聲路角的測量誤差將表現在流速中。這一效應稱為橫流誤差，通常是由上游有彎曲流道、流道形狀及大小的變化或者障礙物離測量斷面太近引起的。

      3.4 聲信號強度變化引起的誤差

      沿任一聲道傳播的超聲波信號除正常傳播損失外，還會(huì )由于液體中夾帶汽泡、泥沙，或者由于換能器表面磨損、換能器表面附著水生物，或者掛上雜物等而產生衰減和失真。元器件的性能退化也會(huì )產生類似的影響。當聲信號強度過弱或嚴重失真時，如果接收機不能保證正確地識別每一個輸入脈沖的同一點（如脈沖的第一個前沿），那么對流量計的精度將產生嚴重的影響。

      3.5 積分誤差

      積分誤差被定義為通過對實際流速分布的準確積分而獲得的流量與超聲波流量計測得的離散流速數值積分而獲得的流量之差。流速分布與雷諾數和管道粗糙度有關。

      3.6 溫度和壓力變化引起的誤差

      溫度和壓力的變化會(huì )引起3種截然不同的潛在性誤差。首先是溫度和壓力對聲速的影響；二是溫度和壓力的變化會(huì )引起管道尺寸的變化：三是溫度的變化會(huì )引起流速分布的變化。

      3.7 脈動流引起的誤差

      3.8 其他誤差

      如，量化誤差等。

      對于上述8種誤差源，只要在超聲波流量計的設計制造及現場安裝中采取預防措施，就能很好地予以控制，使流量計的總誤差符合實際測流的要求具體措施如下：

     （1）在流量計的安裝過程中，采用專用安裝測量工具或使用高精度的經緯儀、鋼尺對每一對換能器的聲道長度進行多次測量取平均值作為準確值，這樣可使聲道長度誤差保持在0.1%以下。采用高精度激光經緯儀對換能器定位，可使聲道角的測量誤差小于0.03°。在測流段的多個相鄰斷面上多次測量管道的截面積并用其平均值作為準確值，可基本上保證流量誤差小于0.2%。在有條件的地方，例如對于直管段很長的鋼管，當其半徑不很大而且具備施工條件時，可在鋼管上安裝“測量管”，測量管的內徑與被測管道的內徑完全相同。由于測量管是經精密機械加工而成而且換能器的安裝也是在測量管上預先進行的，這樣就避免了測流現場安裝誤差可能會(huì )較大的情況發生，其代價是增加了工程投資。

     （2）為了保證聲波逆順向傳播時間測量的準確性，多聲道流量計在設計制造時，采取了以下措施：① 計數器電路中采用80MHz以上的高穩定度石英晶體振蕩器，時基誤差控制在±12.5 ns以下。② 在實驗室中，準確測量信號電纜、邏輯電路和檢波器等儀器硬件的延時并在實際安裝現場予以合理的測算，然后從總傳播時間中扣除。③從流量計面板上輸入有效聲道長度系數，對存在靜止液體的聲道進行修正。

     （3）對于橫流誤差，可以采取兩種方法予以控制：① 將聲道定位在盡可能遠離測量流道的彎曲部。當這一條件不具備時，應將聲道定位在與彎曲部的平面垂直的位置，以盡量減少橫流誤差。② 另一種可選擇的辦法是在與原聲道相同的高程上增加同等數量的聲道，但安裝的角度相反，如圖3所示。
